ACTUSは舗装路面の状況を評価するIRI(国際ラフネス指数)簡易計測システムであり、加速度センサーと衛星利用測位システム（GPS）を装着した一般車両を走行させることにより、日常的のモニタリングを可能とした。PSSⅡはACTUSで得られた結果から道路基盤地図に路面状態をマッピングと動画による可視化、システムの自動集計による補修範囲の自動選定、概算工事費の算定の省力化が実現できる。

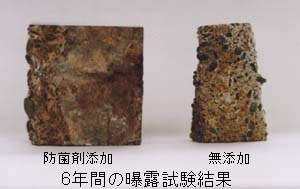

【防菌コンクリート】腐食に関与する微生物の活動を抑制する防菌剤を混和することにより、コンクリートを腐食から守ります。

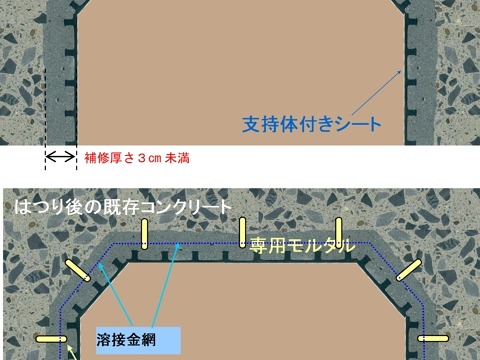

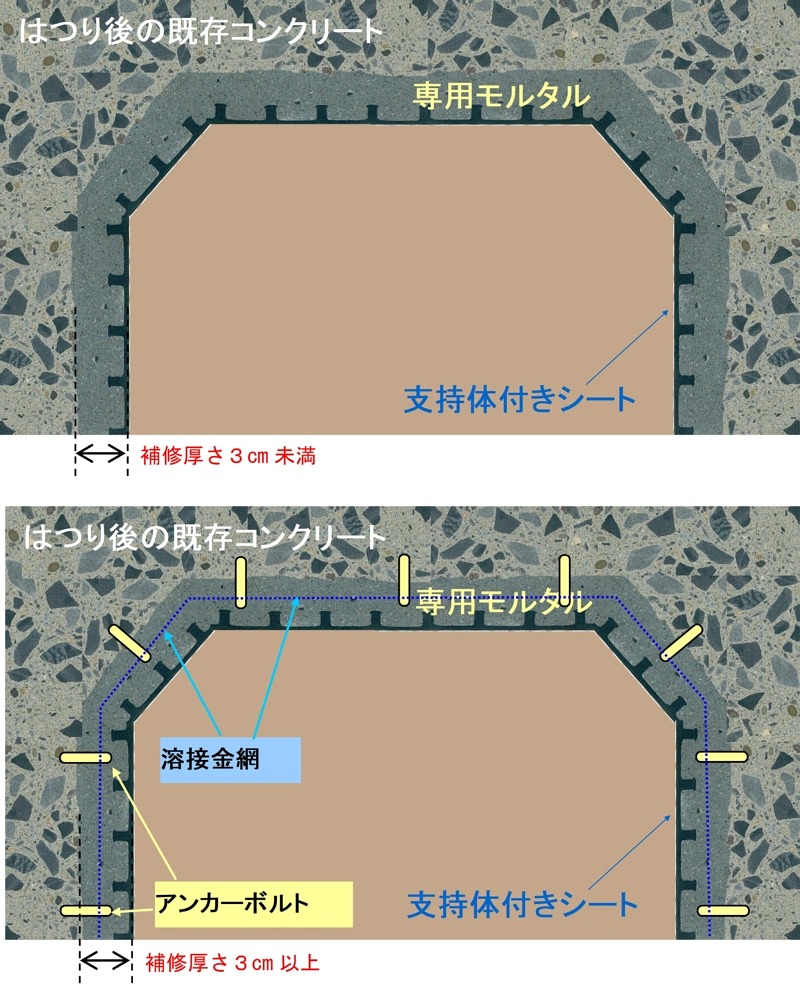

【スラスラ工法】微生物が作った硫酸を遮断するために、コンクリート表面に施すシートライニング工法です。
どちらの技術も腐食環境に応じて使用することにより、耐用年数を確保することが証明されています。

3Dデータが核となる計測技術や施工技術、また得られた3Dデータをクラウドを介して現場とオフィスを繋ぎ、リアルタイムかつ情報の一元管理により、生産効率の向上と見える化を実現する建設DXソリューションです。

小規模ICT施工に最適な『杭ナビショベル』は、『LN-150』（杭ナビ）をセンサーとして小型ショベルにも装着可能な3Dマシンガイダンスシステムです。都市部や山間部でも高精度で安定した施工を実現するとともに、杭ナビ1台で測量と施工の用途に応じたICTの普段使いであらゆる作業工程で活躍します。

これらICT技術の導入と人材育成を支援するトプコンのトレーニングセンタとトレーニングの概要をご紹介します。

油圧ショベルのオペレータがキャビンから降りることなく、運転席より油圧オートカプラを操作し、油圧アタッチメントの取付と油圧／電気回路の接続を行える技術です。
従来はオペレータと作業員2～3名共同作業で行っていたピン及び油圧ホース／電気配線の着脱が、遥かに安全に短時間で行えます。
運転席から1人で操作出来るため作業員が交換エリアに入る必要が無くなり、大ハンマー打撃によるピン着脱もなくなるので、安全性と生産性の向上が図れます。
油圧ホース着脱時の油飛散もなくなり、現場がクリーンになります。
1台で複数のアタッチメントを最適に使用できるため油圧ショベル台数の低減と、狭い現場等での接触回避にもつながります。

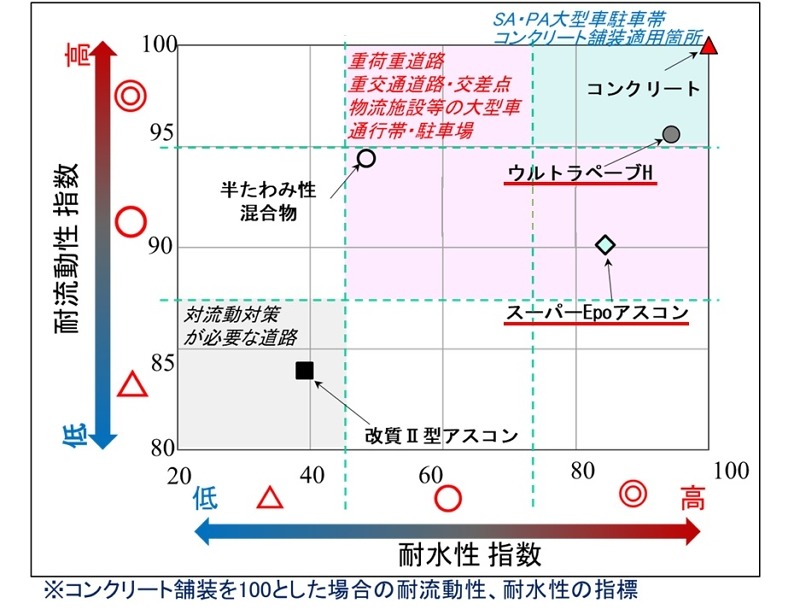

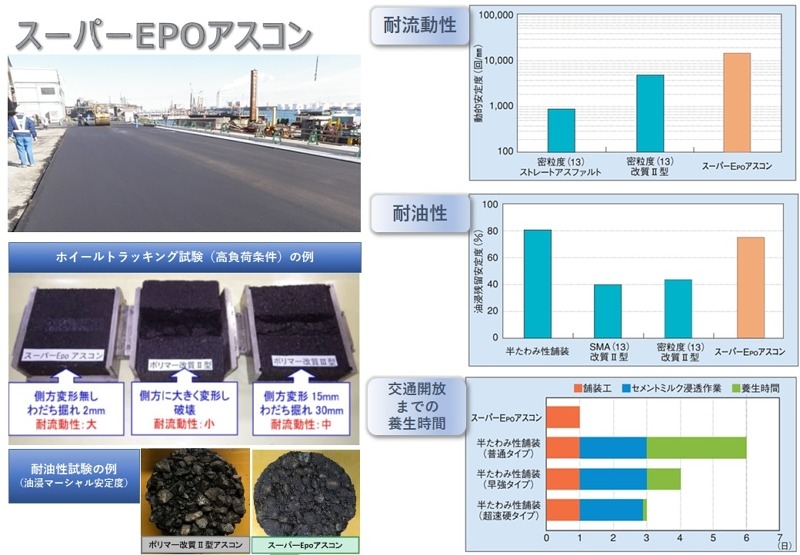

①スーパーEPOアスコン

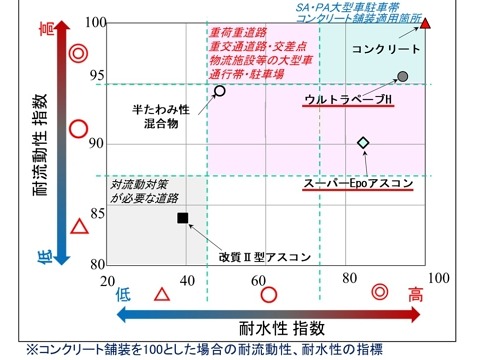

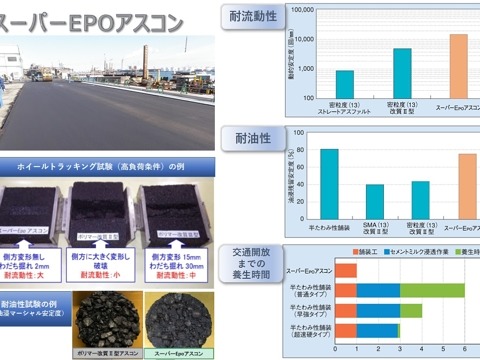

一般的なアスファルト舗装に比べて、耐久性がきわめて高く、通常の半たわみ性舗装に匹敵する耐流動性を有しています。アスファルト舗装であるため、半たわみ性舗装に比べて早期の交通開放が可能です。

②ウルトラペーブH

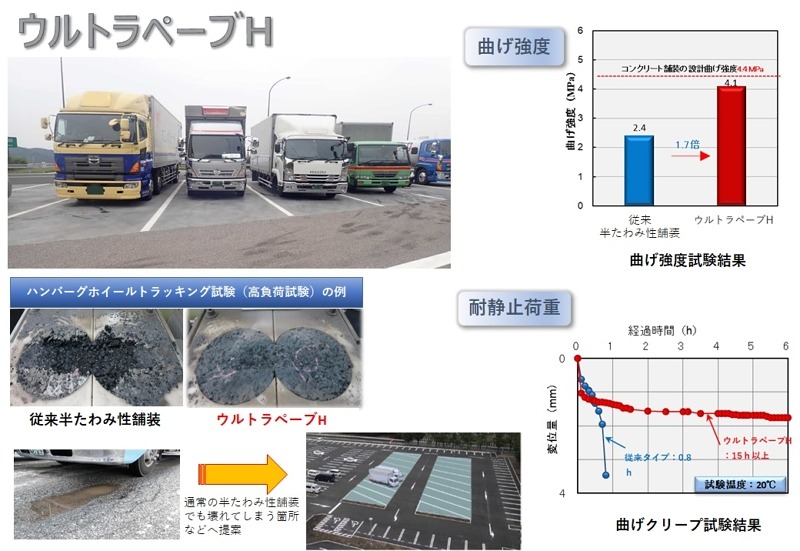

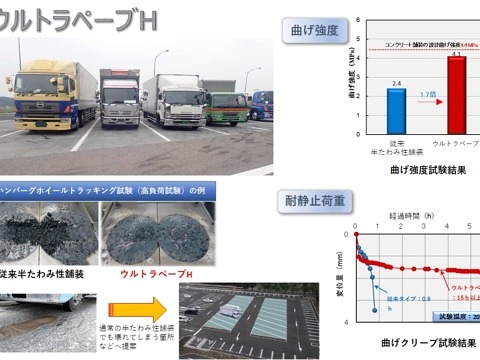

従来の半たわみ性舗装に比べて、耐静止荷重性・耐流動性・耐据え切り性、耐油性等の性能を大きく向上させた舗装です。

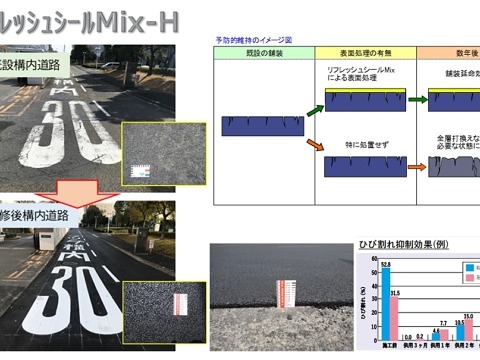

③リフレッシュシールMix-H

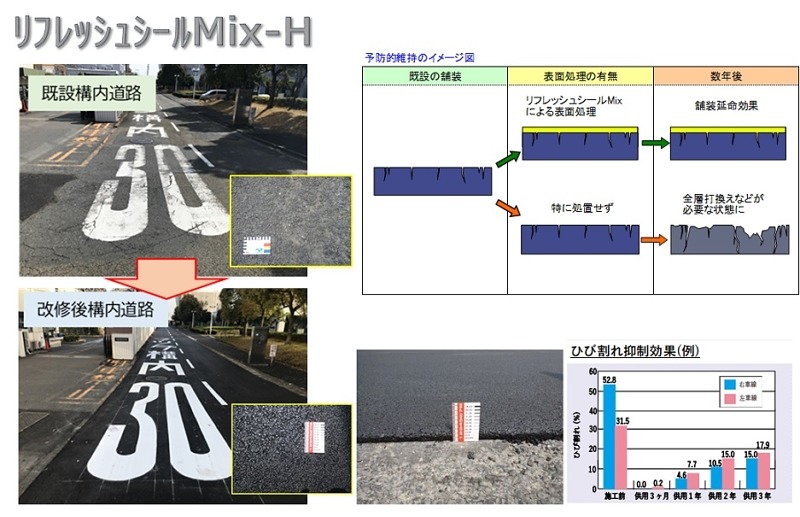

厚さt=15～20mmの表面処理工法なので路面切削が不要で、廃材の発生を抑制できます。低コストで路面のリフレッシュが可能で、予防的な維持工事により既設舗装の延命化を図れます。

コテプリは、コンクリート打設時の仕上げ高さを自動追尾トータルステーションとスマートグラスにより、作業員が直接確認及び調整できるシステムです。従来は、高さ目印を基準にした作業員の目測で対応していましたが、本技術の活用により、リアルタイムに設計との差が数値で分かるため、品質及び施工性が向上します。
ビーコンアラートはビーコン（無線標識）を危険箇所に設置し、警報エリアに接近した作業員に対して、インターネットを使用せずローカル通信で、危険箇所への接近をイヤホンにて音声出力、また、スマートフォンにてバイブレーションおよび画面表示で通知するシステムです。

「水中ジャイロ」は、クレーン作業において、ブロックの回転をジャイロスコープの原理を利用して遠隔制御する技術で、従来は、潜水士の介錯ロープ操作で対応していました。本技術の活用により、潮流があっても遠隔操作でブロックの向きを保持できるため、安全性及び施工性が向上します。
「水中遠隔玉外し装置」は、水中ブロック据付において、超音波信号によりロックを解除しフックを回転させることにより遠隔で玉外しを行う装置で、従来は、潜水士の手作業で対応していました。本技術の活用により、潜水士作業を省人化でき、玉外しの作業効率が向上します。
上記２つの技術の組み合わせにより、吊荷の向き調整、玉外しを船上から遠隔操作で制御でき、玉外しを短時間できるので、潜水士は吊荷を監視するだけでよく、安全性と施工性の両方が向上します。この２つの技術を組合わせて使うことで、水中作業の無人化へ近づけて行きたいと考えています。

『SVマップ』と『感太郎』により、地形に潜在する危険性を見える化する技術です。

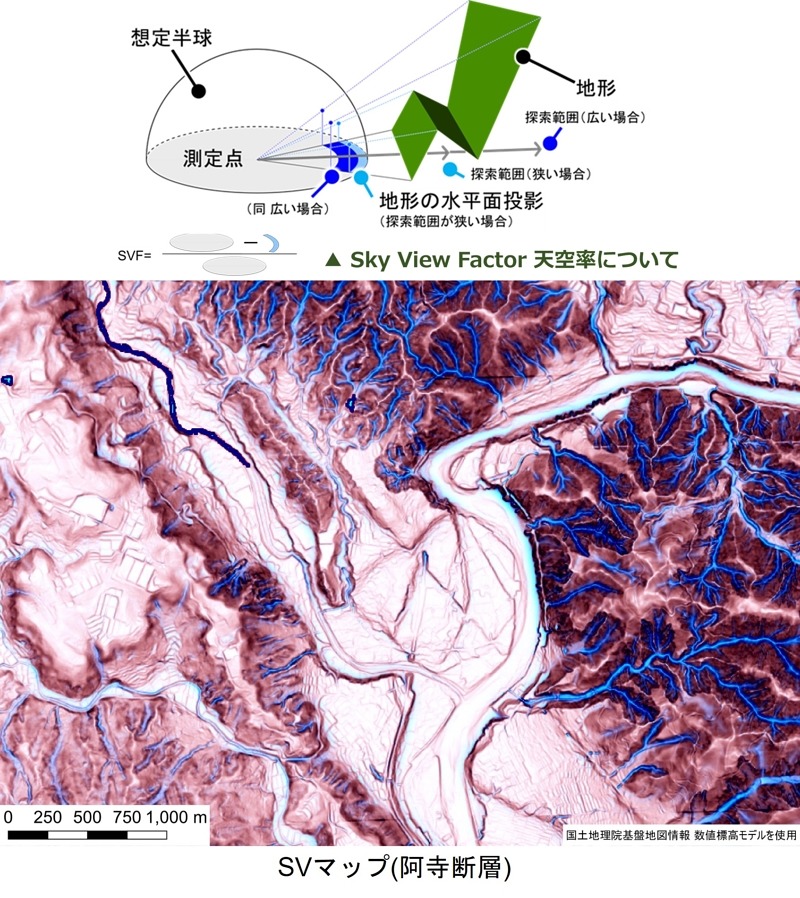

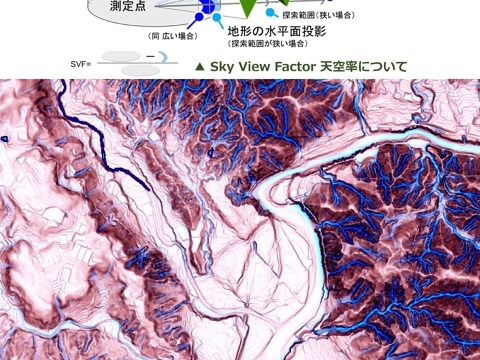

『SVマップ』は、Sky View Factor（天空率）を応⽤し、UAV等の点群より傾斜度とカラー合成して画像化する新しい微地形表現図です。

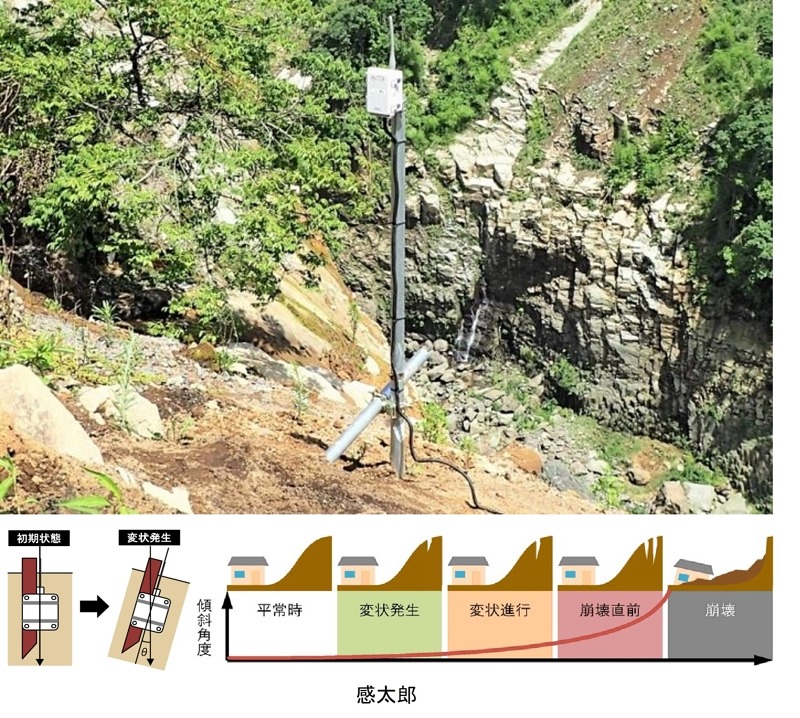

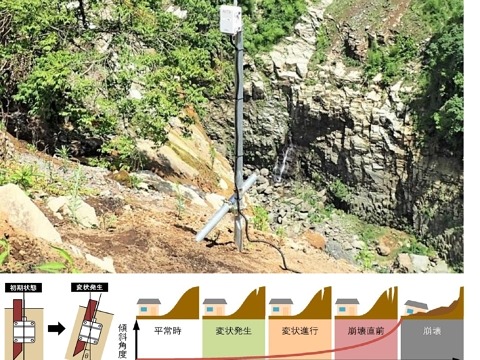

『感太郎』は、MEMSにより小型軽量化・省電力・低価格を実現したIoT傾斜センサーです。

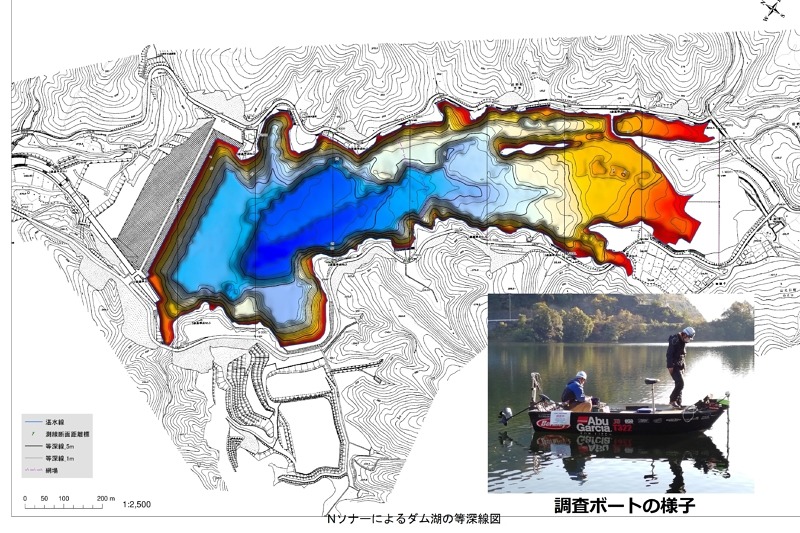

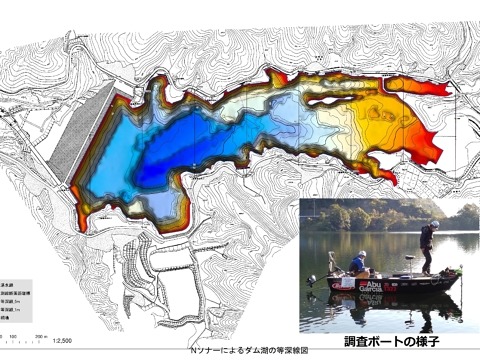

対象が河や湖の場合でも，魚群探知機を活用した『Nソナー』の点群より水底を知ることができます。

従来コンクリート打設に関する作業の定量的な評価は困難であり、基準を満たした施工が行われたかを十分に確認ができない問題があった。
本システムは、コンクリートの打設状況を、定点カメラや各種センサにより作業状況をセンシングすることで、打設進捗や打設状況の良否に関する定量的な評価を行い、適切に現場にフィードバックするものである。
また、打設データは、システム内に蓄積され、現場毎の特徴や傾向を分析するとともに、今後の施工計画への活用を図ることを可能としている。

①Automatic-Shot R
吹付作業での省人・省力化及び安全性、生産性の向上を実現した全自動吹付システムです。従来の熟練技能が必要であった吹付機の操作が全自動化され、非熟練者1名でのプラント運用が可能となり省人化を実現。熟練オペレーターをしのぐ吹付機の全自動運転により、熟練度に左右されない高い施工能率を達成。ホース閉塞時の自動緊急停止機能により安全性が向上。バッチごとの材料計量データの記録保存が可能で現場練り、工場製造の両方に対応しております。
②ICT削孔管理システム
アンカー工やロックボルト工における角度、方位、検尺作業や出来形管理を効率化するICT計測システムです。マシンセットデータ(削孔角度、方位角度）や削孔作業の進捗を自動計測し、リアルタイムに表示します。測定結果を出来形管理帳票として即時作成する機能を有し現場作業の負担軽減を実現します。また、多様な削孔機に搭載可能で幅広い工種へ対応可能となっております。

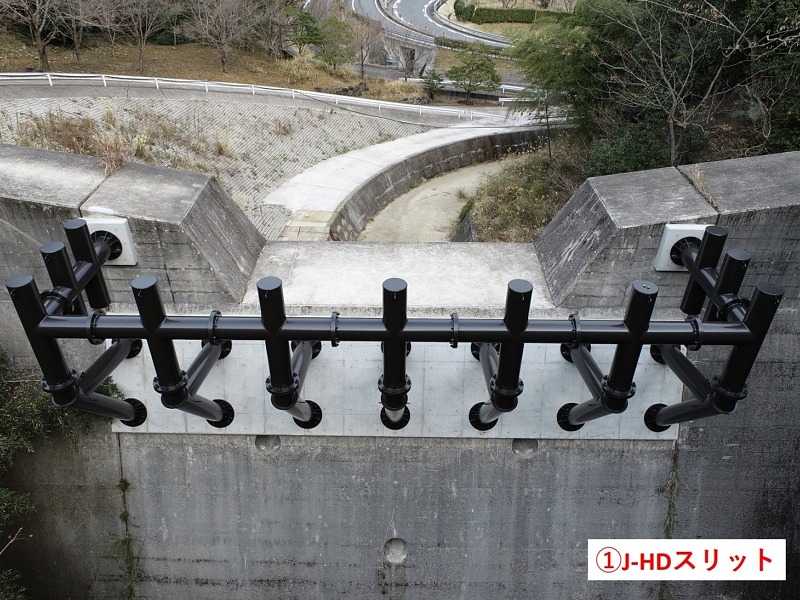

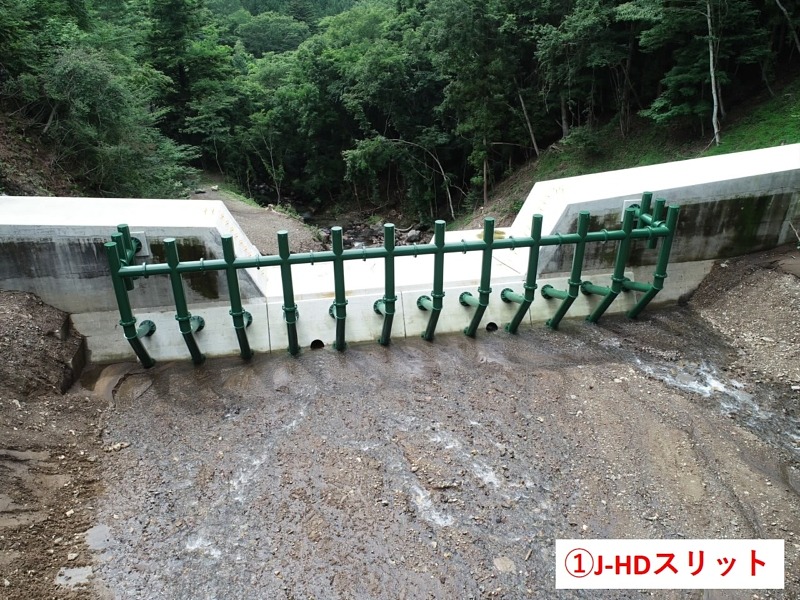

①既設不透過型砂防堰堤の原形を極力保ったまま（水通し部を切欠いたり、袖部を嵩上げすることなく）設置可能です。縦材間隔は、従来の鋼製流木捕捉工と同様とし、洪水時の水位付近に横材を配置することで、従来の鋼製流木捕捉工と同等の流木捕捉機能を発揮します。

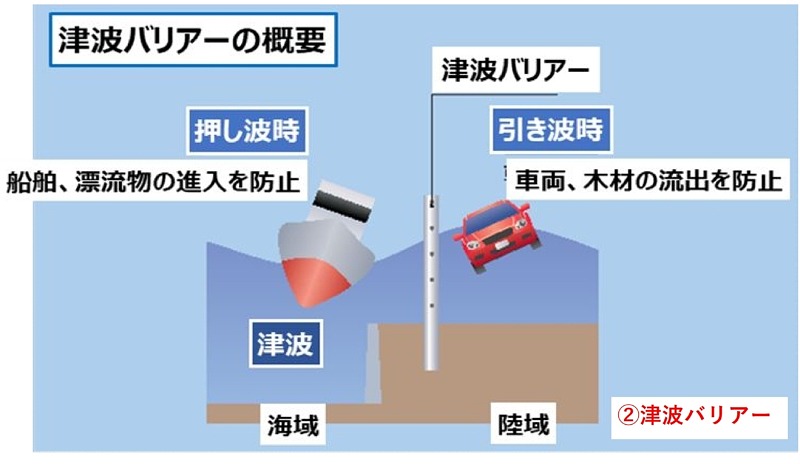

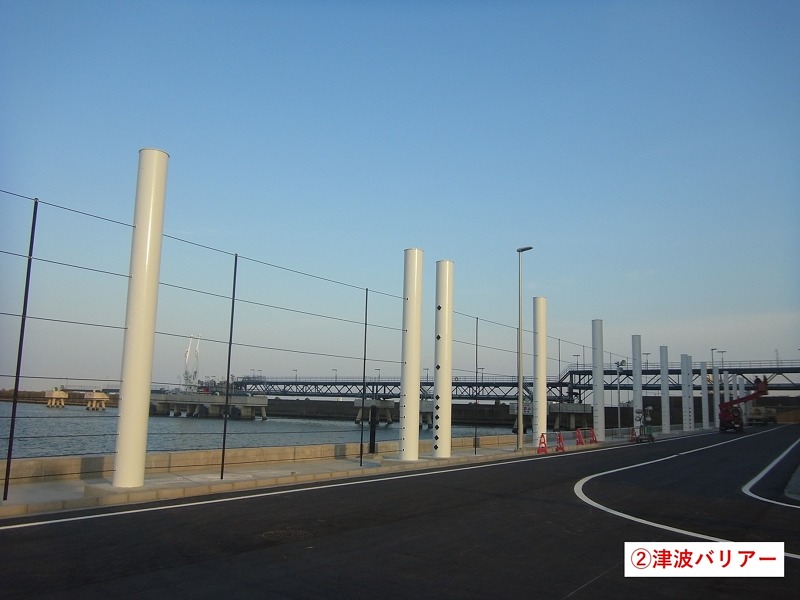

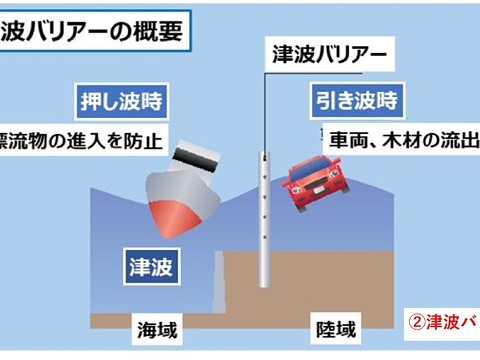

②津波により小型船舶やコンテナ、車、木材などが漂流物となり後背地の津波被害が拡大することを防ぐと同時に、車両や木材などの流出防止する津波漂流物防護柵です。

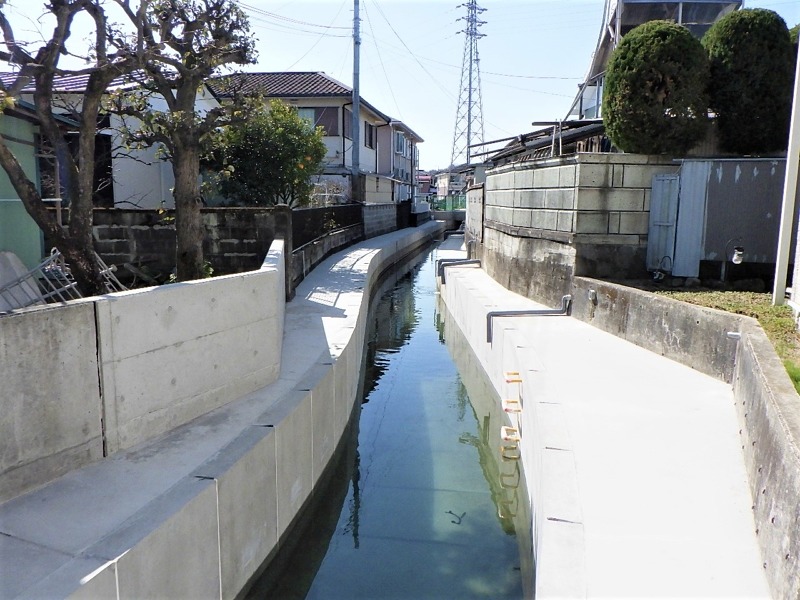

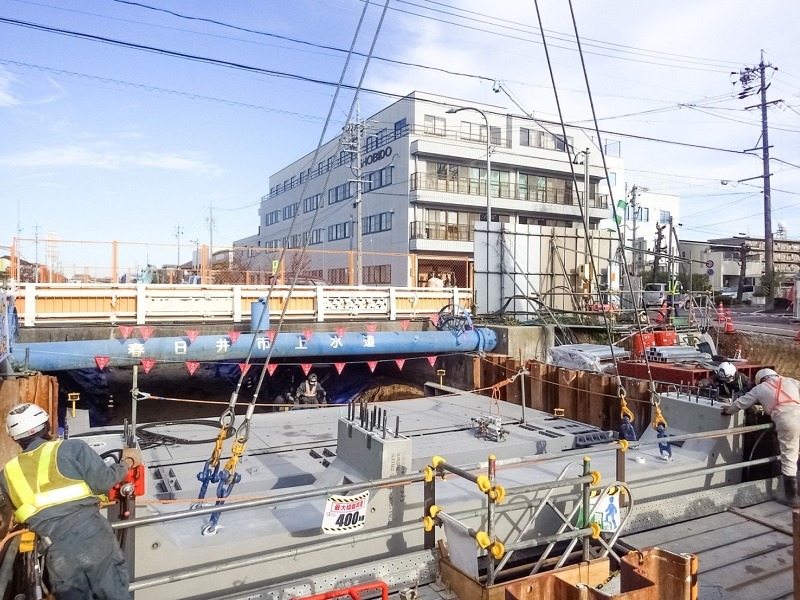

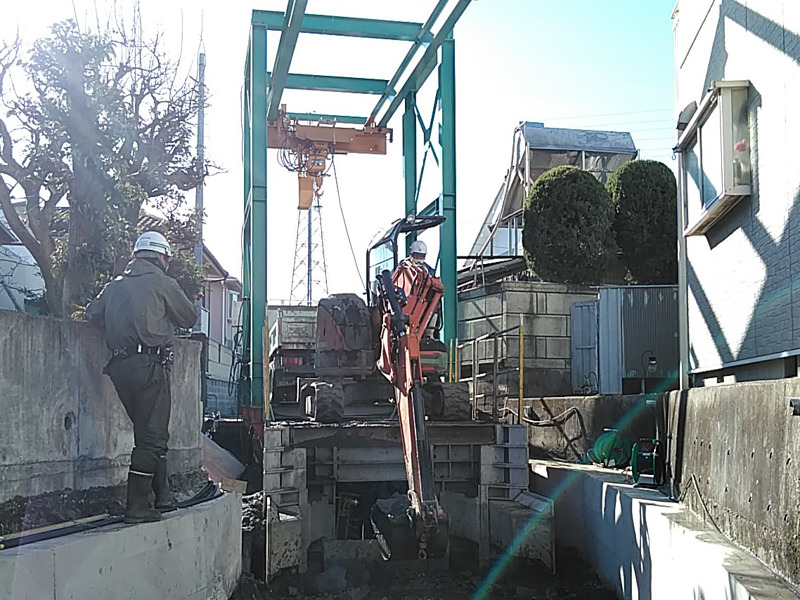

オープンシールド工法は、オープンシールド機を使用してプレキャスト製品のボックスカルバートやU型開渠を地中に敷設する工法です。

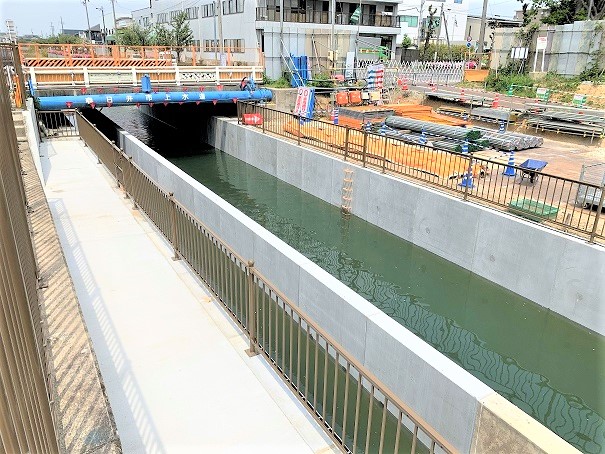

特に家屋が近接した狭い場所での水路や河川の新設・改築に適しており、軟弱地盤・地下水のある地盤での施工、重要施設（鉄道、国道、橋脚等）に近接した施工が可能であり、限られた用地の中で安全、確実、経済的な急速施工を得意とする工法です。構造物近接により鋼矢板等の土留が施工できない場所で多く採用されています。

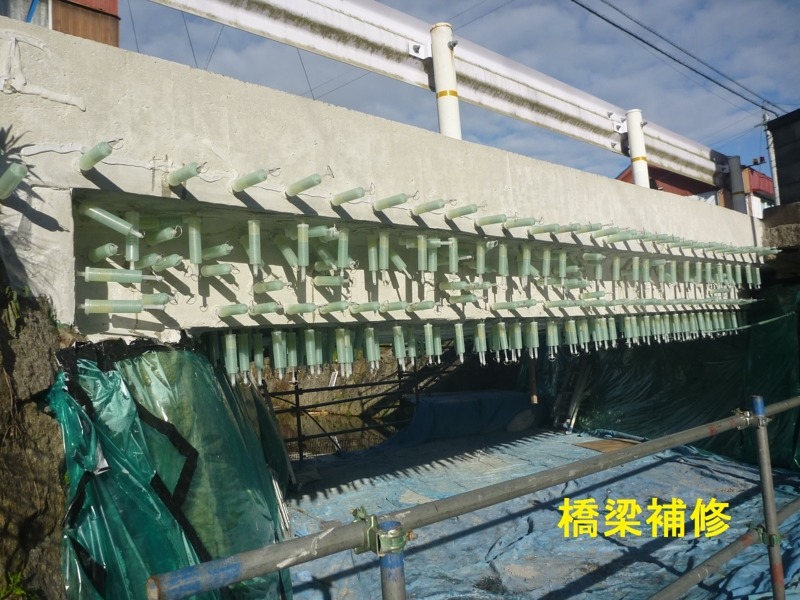

ＩＰＨ工法は、傷んだコンクリート構造物に樹脂注入をすることにより躯体内部を健全化し、構造物の長寿命化を図ることを目的としている技術である。

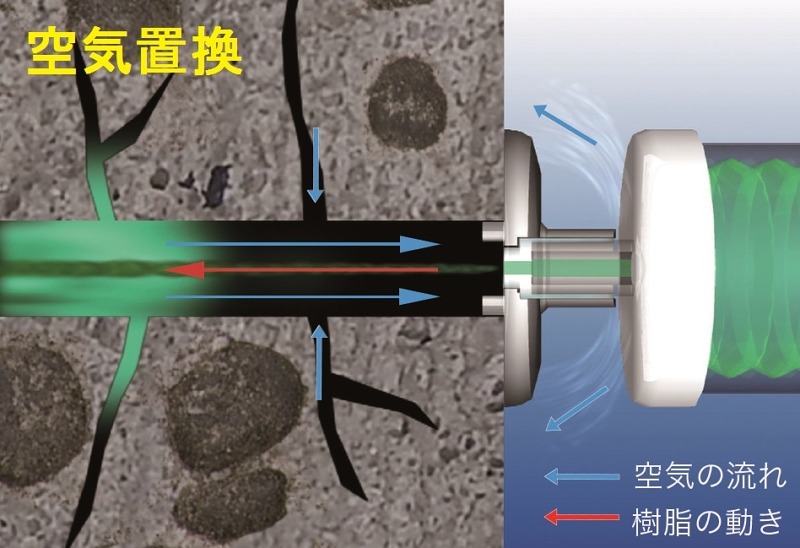

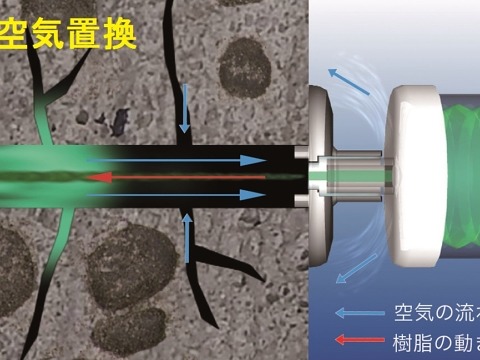

特長としては、注入位置を専用工具で穿孔し、躯体内部の空気を引き抜く作用を持つ注入器で樹脂を注入し、空気と樹脂を置換させ、微細な空隙まで充填させることが可能となる。
高密度・高深度に樹脂で充填し、接合することにより、コンクリート部材の強度回復、コンクリートと内部鉄筋の付着強度回復の効果を得ることで、構造物の耐久性の向上や早期の再劣化を防ぐことが期待できるほか、工費や工期、以後の維持管理費も低減でき、生産性の向上が大きく見込まれる技術である。

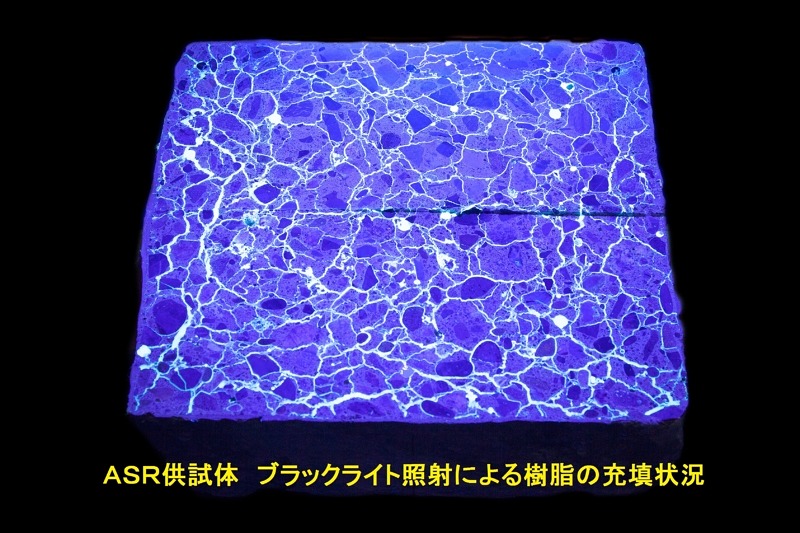

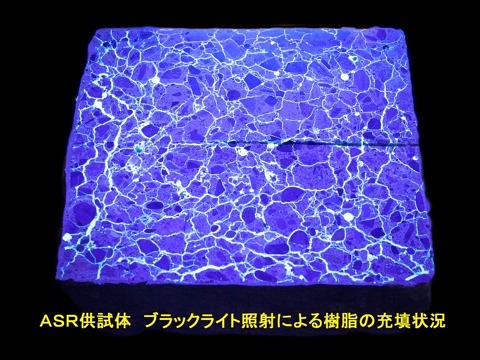

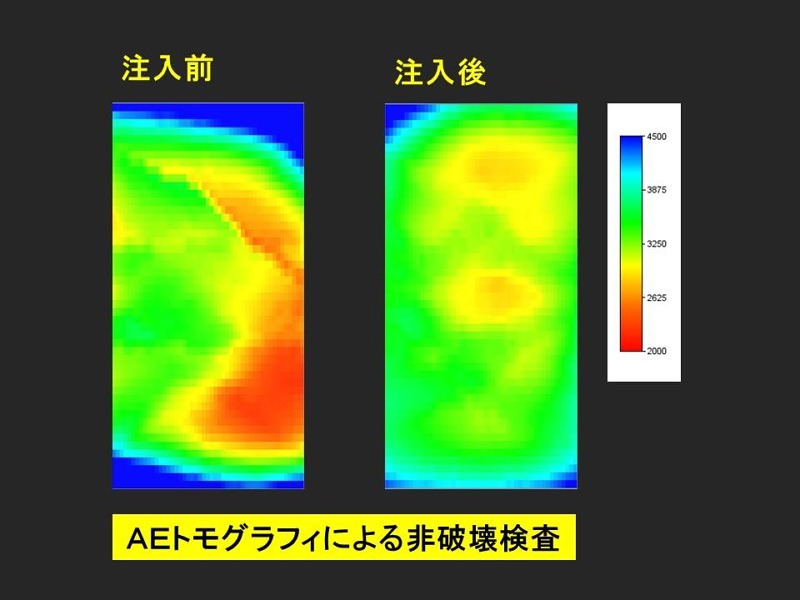

更に詳細調査をする場合は、注入前後でトモグラフィを用いて解析し、躯体内部の損傷状況や充填確認などの品質管理ができる。

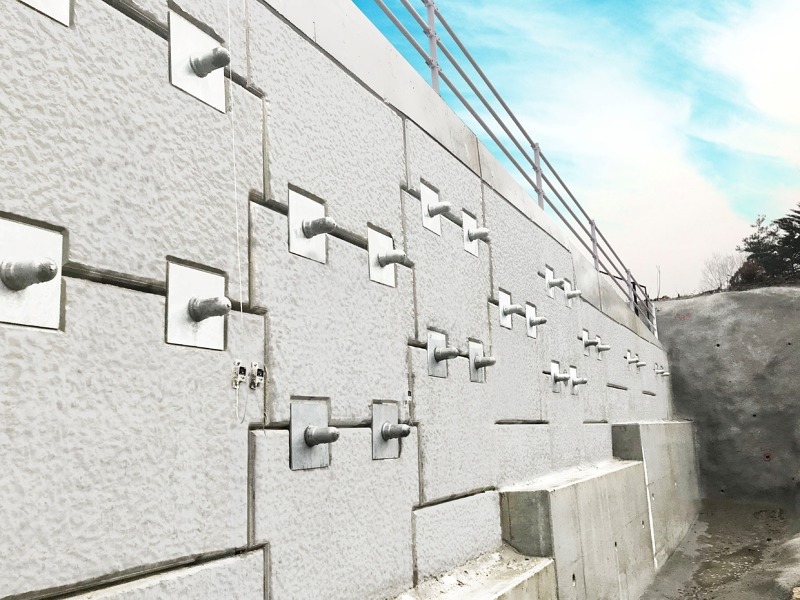

従来の補強土壁の補強材は、コンクリート製壁面材（以下壁面材）の背面に取り付けられ、盛土構築後は土中に埋設される。目視点検により壁面材に異常が認められた場合、補強材の健全性を確認するために壁面材を破壊して補強材を露出させて診断し、診断終了後に破壊した箇所をコンクリートで埋め戻す必要がある。当該技術は、従来埋設された補強材の頭部を壁面材の前面に露出させることで、壁面材を破壊することなく実際の補強材の健全性を容易に診断できる。

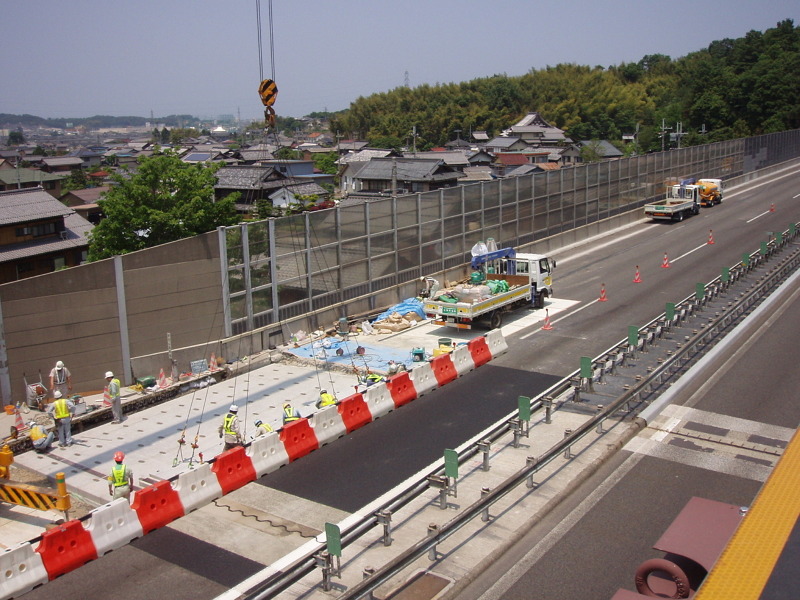

橋の床版を延長し、ジョイントを土工部に移動します。
従来工法は橋の端部と土工部の端部にジョイントを設置してました。この技術によりジョイントから起こる不具合（段差、騒音、漏水）から橋を守ります。また、工場で製作する部材（プレキャスト工法）を使用するため、短期間で出来上がります。

AR安全可視化システムは、構造物位置や周辺状況をリアルタイムでAR表示することにより、施工現場の安全性向上に資する支援ツールです。
本システムは、タブレットを主体とした手軽さが特徴であり、様々なツールとして汎用することができます。
一例として、下記のような海上工事特有の課題を解決することができます。
・浅瀬等の危険箇所を有する海域や、視認性が悪い夜間・濃霧時における船舶の安全航行
・目視確認が困難な箇所（水中等）における作業の安全確保およびアラートによる注意喚起

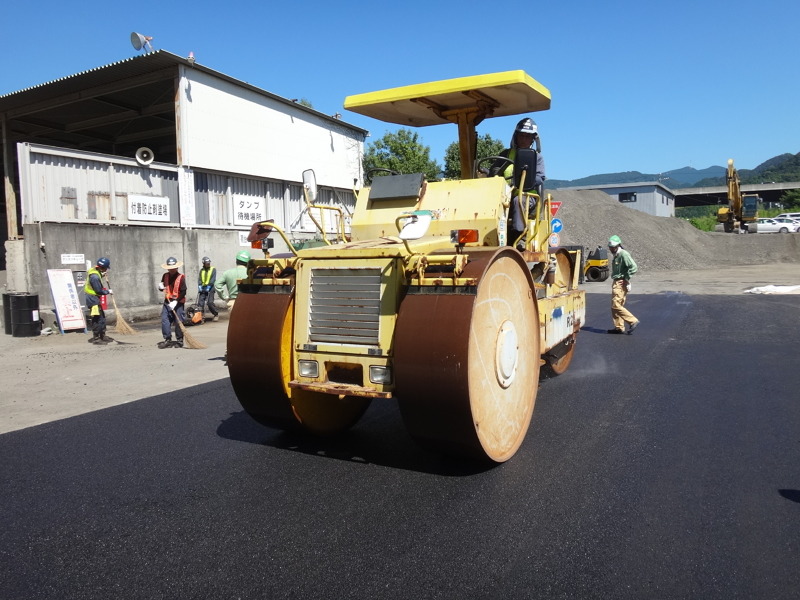

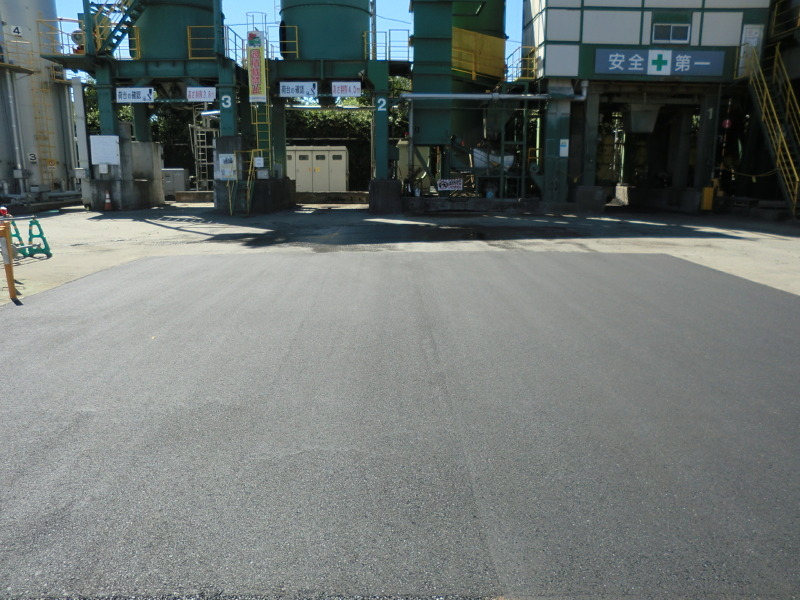

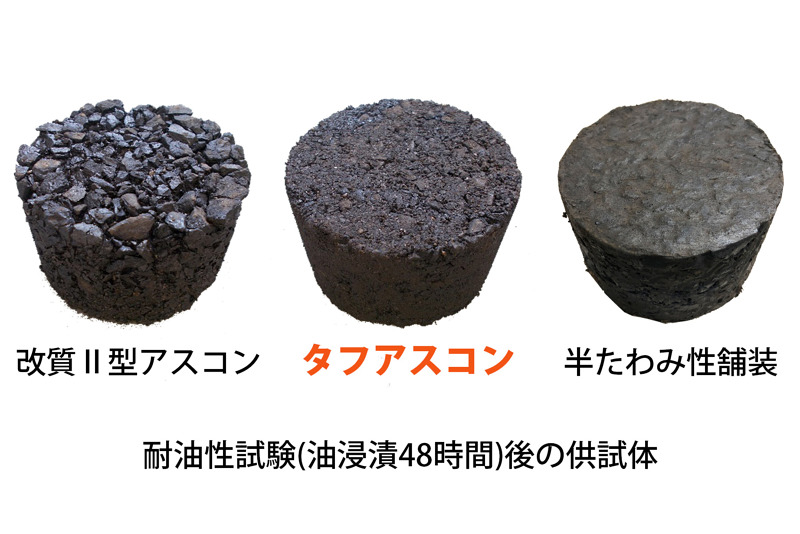

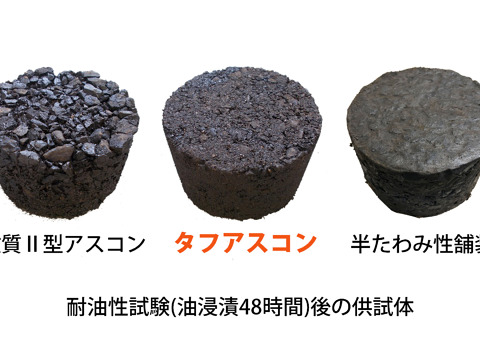

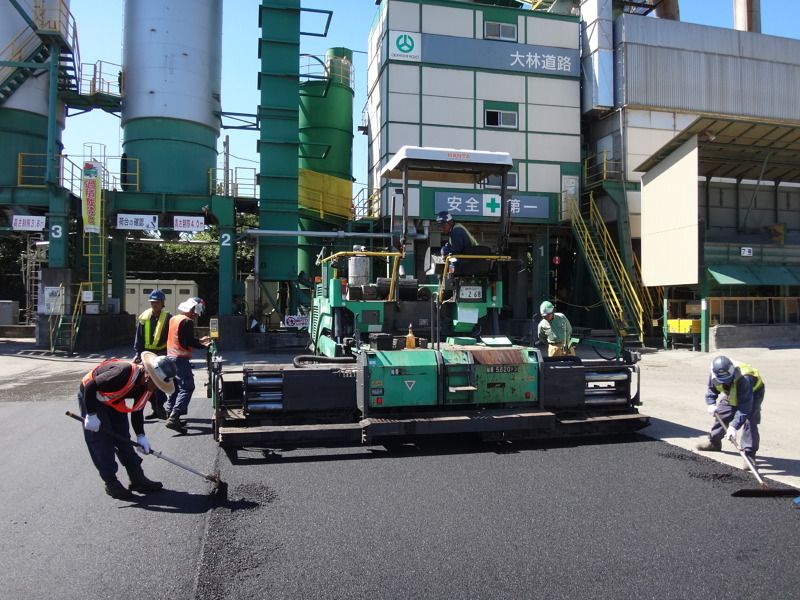

タフアスコンは、ポリマー改質アスファルトⅡ型を使用したアスファルト混合物に特殊添加材を加えることで、耐流動性、耐油性及び、ねじり骨材飛散抵抗性を向上させたアスファルト混合物です。混合物の運搬及び施工は一般的なアスファルト混合物と同様に行うことができます。
物流センター等重車両の往来が多い箇所や、工場・倉庫などで油漏れが懸念される箇所などに適しており舗装の長寿命化に寄与します。

【内容】
既存の住宅地や工場敷地内などの、狭隘な施工条件下でTOFT工法の格子状地盤改良体を構築する目的で開発された施工法です。
【効果】
・機械の運搬が容易かつ組立・解体に要するスペースの縮小が可能になります。
・機械攪拌式であるため、噴射攪拌式などに比べ排泥量も少なく経済的です。
・全自動施工により、改良品質の安定化と省人化を実現します。

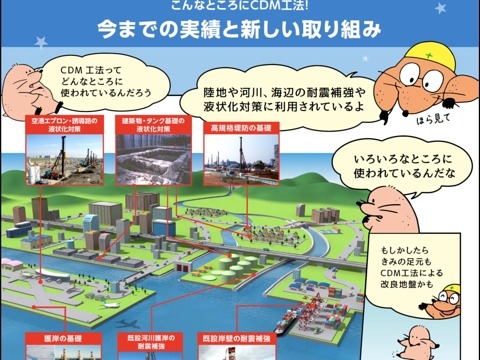

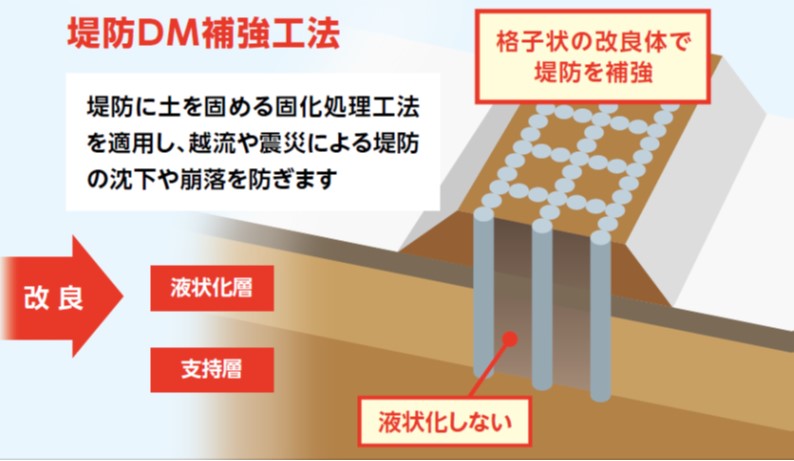

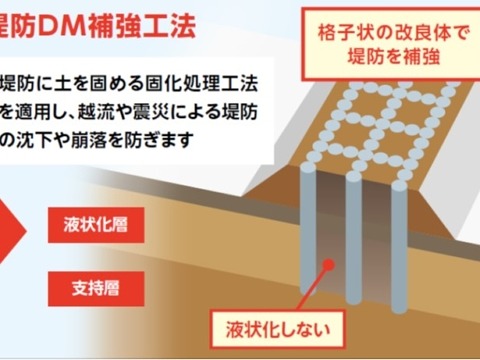

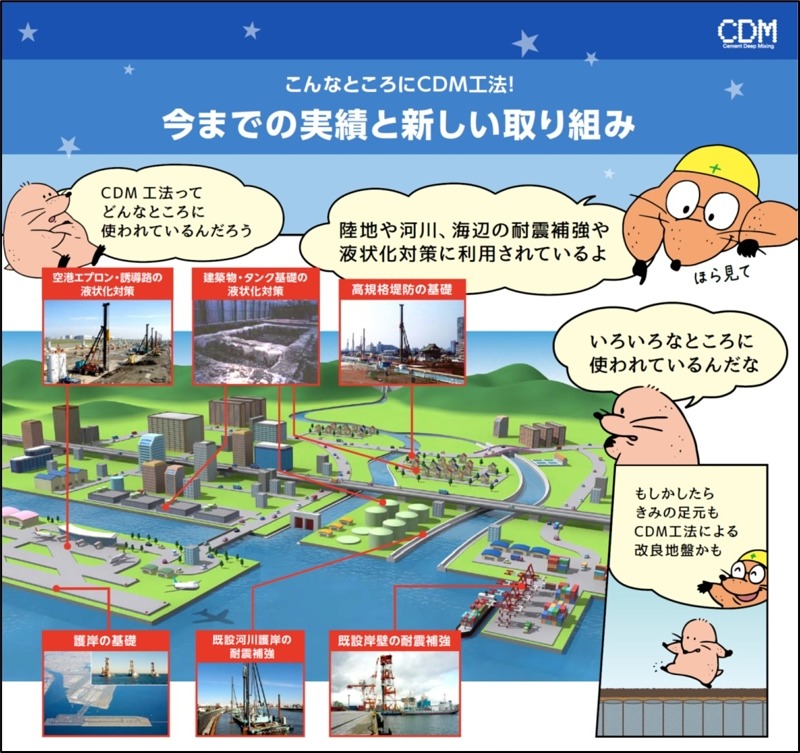

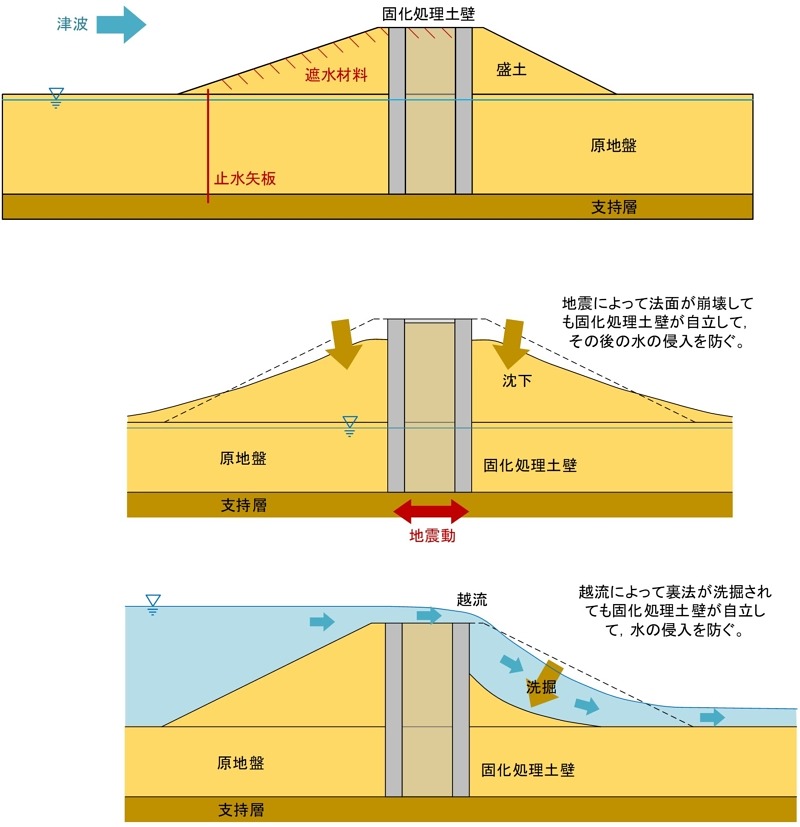

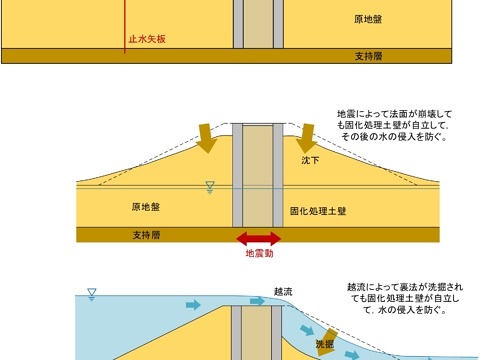

CDM工法による防災・減災、国土強靭化に寄与する技術ならびに実施例を紹介します。とりわけ、堤防DM補強工法は、堤防内部の中心部にCDM工法によって固化処理土壁を構築することで、地震動に対しても津波越流に対しても堤防の天端高さを維持し、堤防の決壊を防止する粘り強い構造が可能となる新しい技術です。堤体全体を構築するような大掛かりな施工は不要で、堤防の地盤を改良するために高価な施工材料も不要であるため、経済性に優れます。万が一、法面が崩れても固化処理土壁が天端高さを保持することで耐久性能を粘り強く発揮し、地震による液状化や洪水時の越水による破堤を防ぎます。

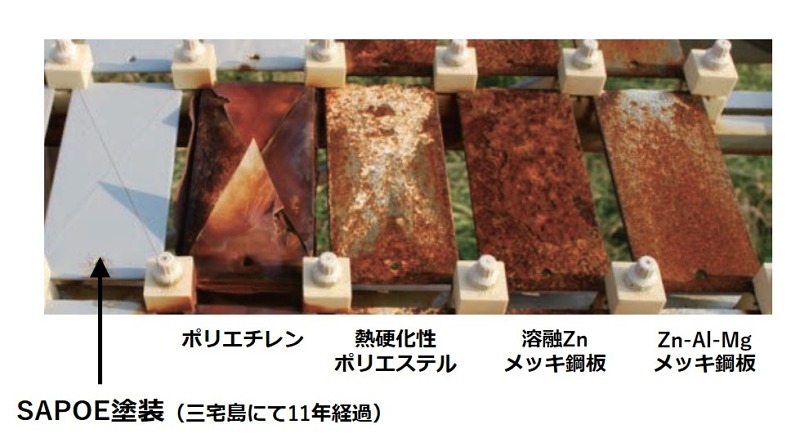

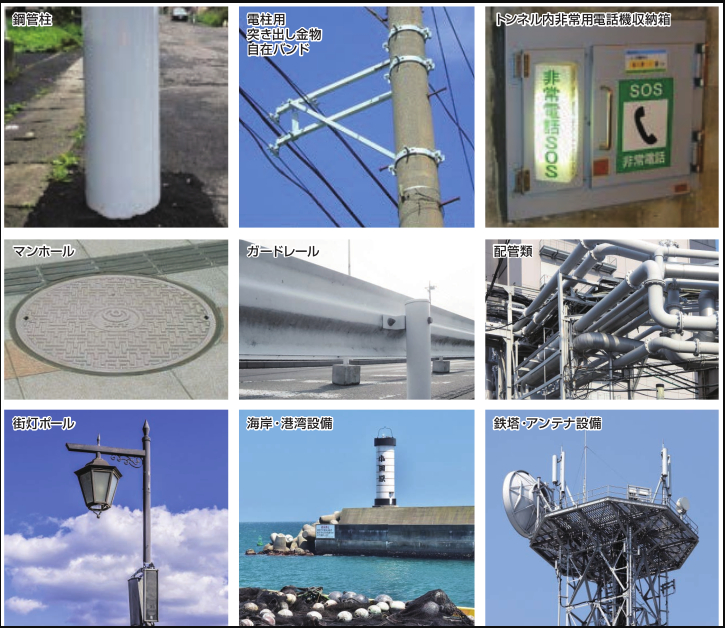

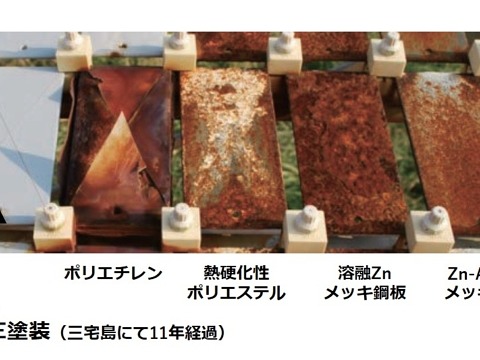

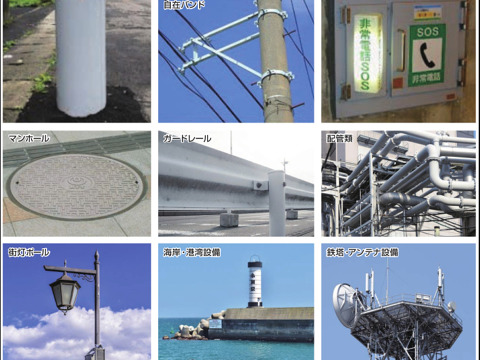

・SAPOE5000は海岸や温泉地域等の過酷な高腐食環境下においても、優れた防錆力を発揮する熱可塑性粉体塗料です。屋外での防錆効果が35年以上持続するように設計しています。

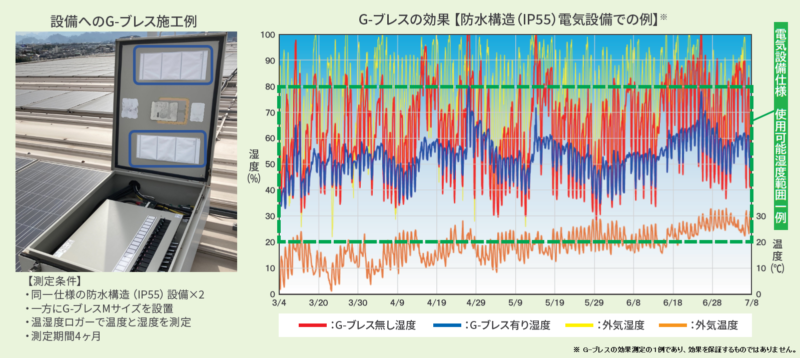

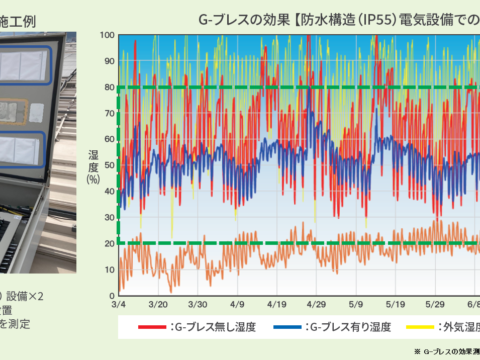

・結露防止シート G-ブレスは、シリカゲルなどの除湿製品と異なり、電力を使わずに湿度の上下変動を抑え調湿し錆発生要因の一つである結露を長期間防止します。電力コスト不要となり、交換などメンテナンスコストが低減でき、脱炭素にも貢献します。
